Naredimo si svojo črpalko
Material in namigi

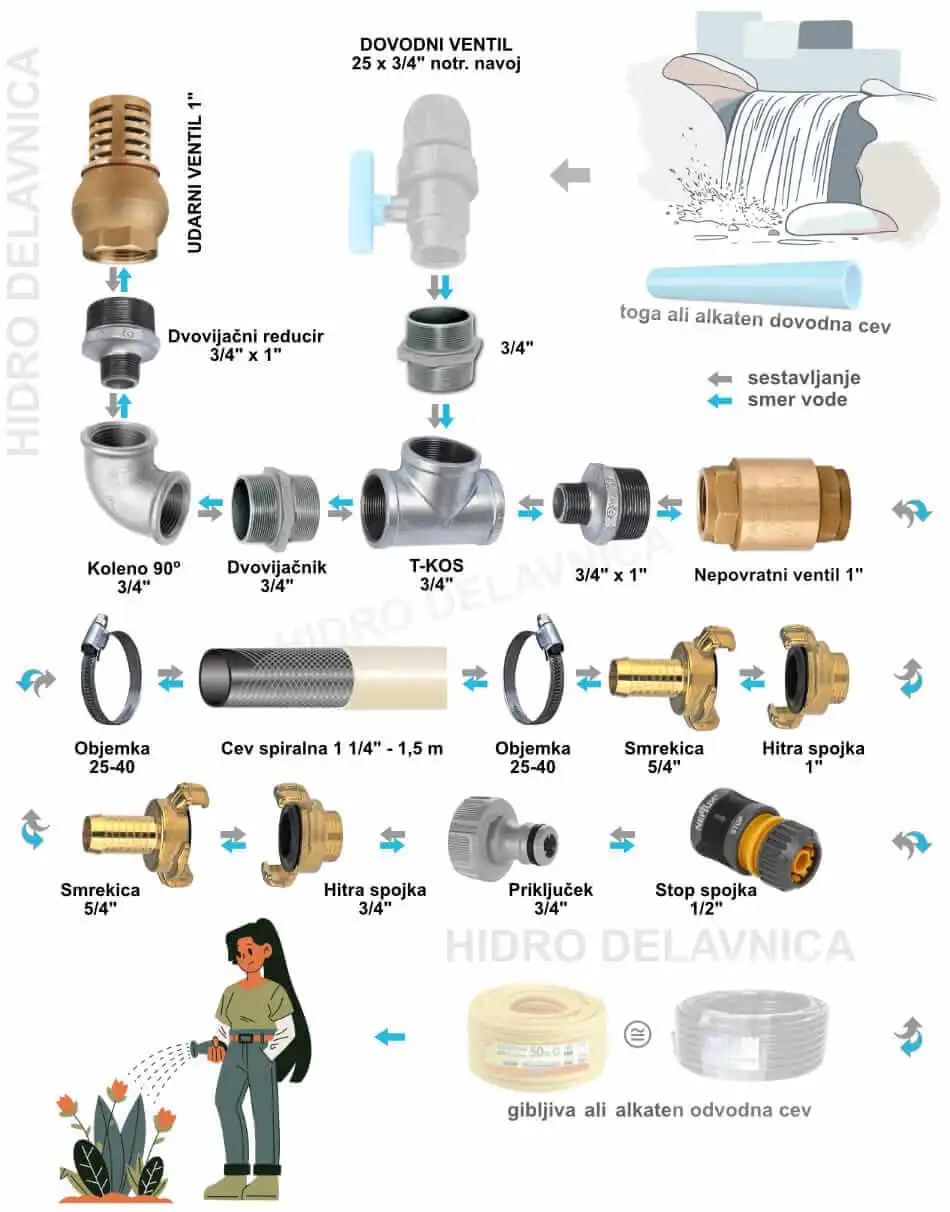

Material
Tukaj poleg materiala, ki ga potrebujemo za naš 3/4″ Breur-oven, najdeš še kakšno kratko navodilo, nasvet ali namig. Krogličnih ventilov, manometra in cevi ni v tabeli.
Naredi si svojo črpalko
Kje kupiti ugodno?
Želja je bila poiskati vse sestavne dele na enem mestu (seveda najugodneje), kar je misija nemogoče. Tako sem našel nekaj na Koroškem, nekaj v Ljubljani in takoj je tu dodaten strošek, poštnina. Na vas je ali se vam da, malo tu malo tam. No kakorkoli že menim, da so cene iz zg. tabele kar v redu ter se lahko nekaj cekinov tudi prihrani. Strošek se vrti okrog 60 €.
Naredi si svojo črpalko
Kje kupiti ugodno?
Želja je bila poiskati vse sestavne dele na enem mestu (seveda najugodneje), kar je misija nemogoče. Tako sem našel nekaj na Koroškem, nekaj v Ljubljani in takoj je tu dodaten strošek, poštnina. Na vas je ali se vam da, malo tu malo tam. No kakorkoli že menim, da so cene iz zg. tabele kar v redu ter se lahko nekaj cekinov tudi prihrani. Strošek se vrti okrog 60 €.
Naredi si svojo črpalko
Pametno bi bilo…

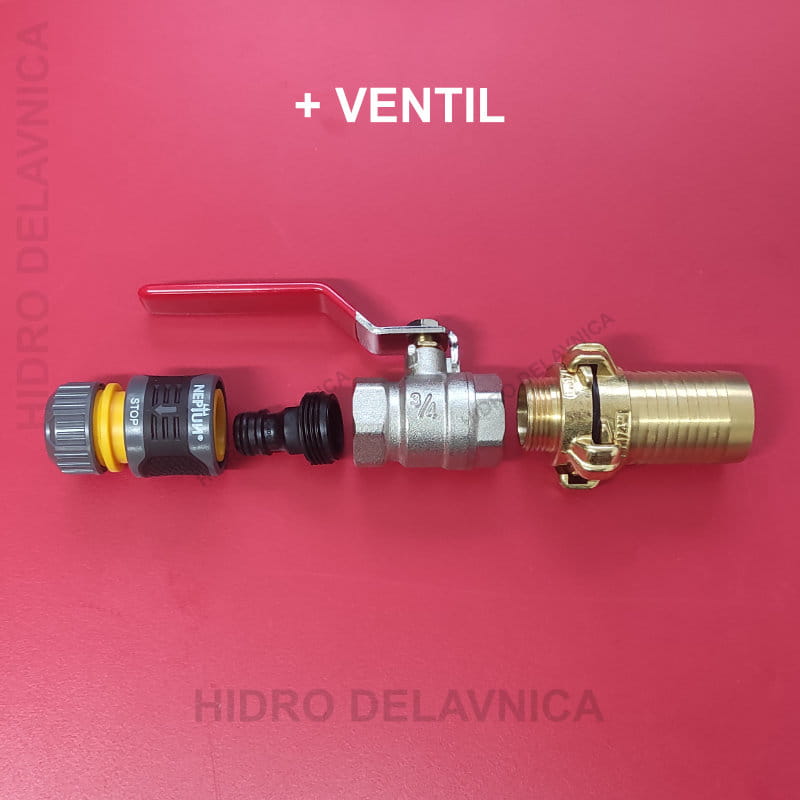

Sicer dodatni strošek, ki pa nam olajša zagon in nadzor hidro-ovna. Na dovodu potrebujemo ventil (seveda ni obvezen). Z njim zapremo dovod za vzdrževalna dela in uravnavamo tlak črpalke pri visokem padcu. Na drugem koncu pa dodamo manometer in še odvodni ventil.

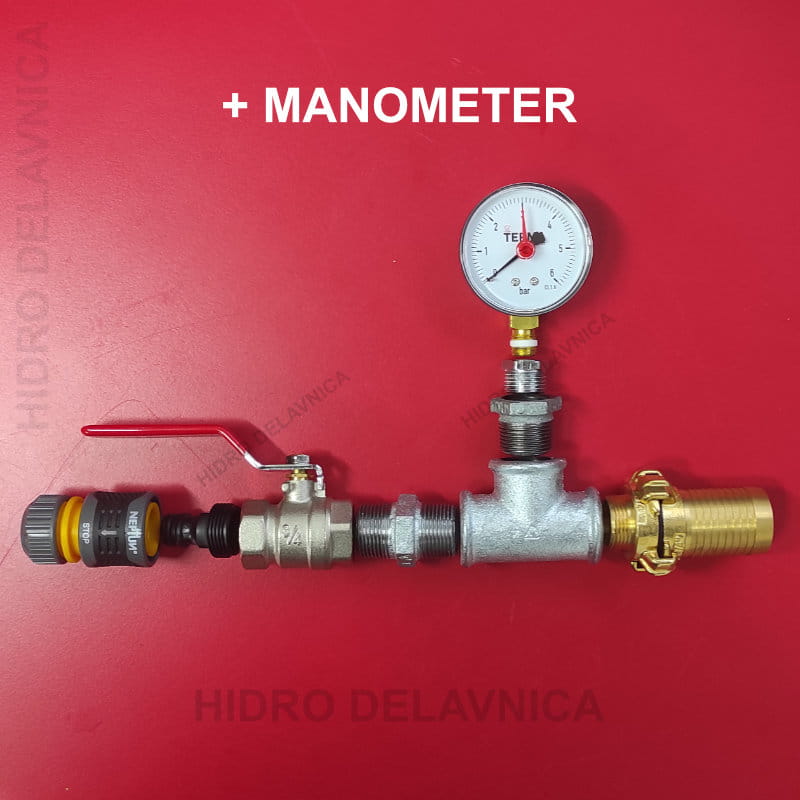

Manometer je sicer bolj informativne narave in nam pove kolikšna je višina padca do črpalke in kako visoko lahko spravimo (oziroma je) naša voda. Ventil odvodne cevi je dobrodošel ob zagonu črpalke (ni treba prepogibati cevi) ter ob ustavitvi, da nam voda ne isteče iz cevi.
Črpalko testiramo med delovanjem z zaprtim odvodnim ventilom. Če želimo preveriti višino padca zapremo odvodni in udarni ventil, da voda ne izteka iz črpalke. Manometer nam pokaže koliko višje je zajetje. Višinsko razliko do vodohrama pa odčitamo med delovanjem hidro-ovna.
Blog o ustvarjanju in sodelovanju
Naredi si svojo črpalko
Namestitev, zagon in nastavitev
Na kaj vse moramo paziti in kaj vse upoštevati pri namestitvi Gert Breur-ovna, sem več ali manj napisal že na uvodni strani. Vse skupaj ter nekaj dodatnih nasvetov in namigi
pa so v glavnem zbrani tukaj in veljajo za vse vrste hidro-ovnov.
Vse skupaj ter nekaj dodatnih nasvetov in namigi so v glavnem zbrani tukaj in veljajo za vse vrste hidro-ovnov.
Lokacija & Uporaba
Namestitev
Zagon sistema
Prilagoditev
Kje namestiti, uporaba
Hidro-oven za delovanje potrebuje samo padec vode in ne potrebuje zunanjega napajanja, kar ga naredi izjemno uporabnega, še posebno v oddaljenih območjih. V bistvu pa lahko deluje kjer koli, kjer črpalko z nekaj padca lahko postavimo in jo oskrbujemo z vodo.
Uporabljamo ga lahko za:
- Oskrba z vodo oddaljenih kmetij ali gorskih pašnikov
- Zalivanje vrtov, nasadov in sadovnjakov
- Kapljično namakanje kmetijskih površin
- Pranje in čiščenje pod pritiskom

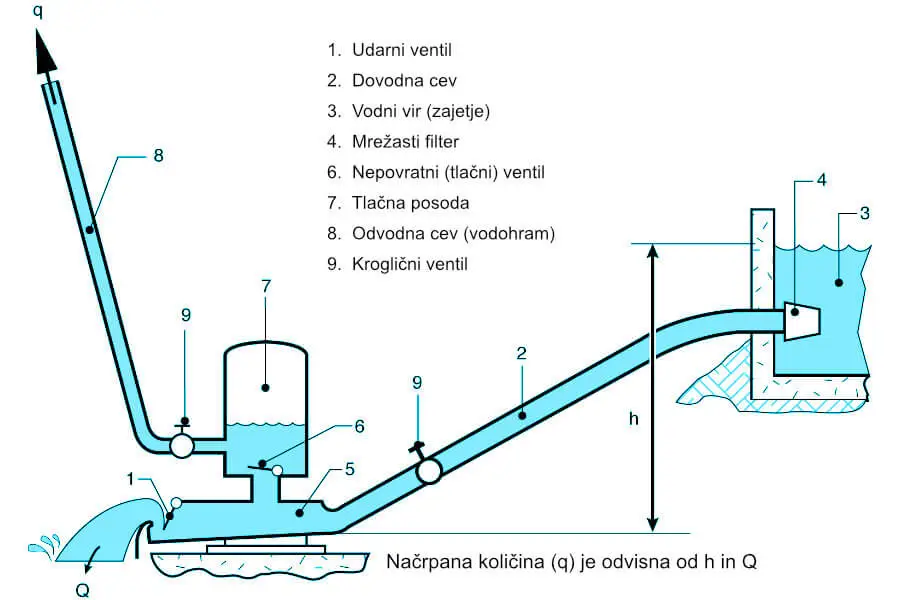

Namestitev Hidro-ovna
Namestitev hidravličnega ovna je lahko precej preprosta, če sledimo nekaj osnovnim korakom. Najprej potrebujemo vir tekoče vode, kot je potok ali reka, ki ima zadosten padec. Ovna namestimo v nižjem delu in omogočimo odtok odvečne vode. Pomembno je, da je cev, ki vodi v oven (dovodna cev), dovolj dolga in ima dober naklon, da ustvarja potreben pritisk.
- Potrebujemo stalen vir vode (potok, izvir), ki ima padec vsaj 1-2 metra
- Na izvoru vode namestimo mrežni filter ali filtrirno posodo, da preprečimo vnos listja in drugih delcev
- Položimo dovodno cev (vsaj 5° naklona) od izvira do mesta, kjer bo stal oven. Priporočljiv naklon 30 do 45°
- Pritrdimo dovodno cev na oven in dobro zatesnimo. Cev naj bo enaka premeru ovna ali malce večja.
- Namestimo odvodno cev, ki vodi do vodohrama ali mesta uporabe vode
- Preverimo vse spoje, da ne puščajo
Zagon črpalke
Za zagon napolnimo pogonsko cev z vodo, nato pa odpremo ventil na hidro-ovnu. Oven začne delovati ob ritmičnem odpiranju in zapiranju udarnega ventila, kar ustvarja hidravlični udar. Ta udar potiska vodo skozi tlačni ventil in kondenzacijsko (tlačno) posodo v odvodno cev, ki vodi do vodohrama.
- Odprimo ventil za pretok vode skozi dovodno cev
- Počakajmo, da se dovod vode stabilizira (brez zračnih mehurčkov)
- Ročno zaženimo cikel odpiranja in zapiranja udarnega ventila (samo ob zagonu)
- Ko se cikel uskladi, bo oven začel ritmično udarjati in črpati vodo
Nastavitev hidravličnega ovna in prilgajanje sistema
Učinkovitost sistema je običajno med 60-80%, kar pomeni, da lahko približno 10-20% vode iz nižjega izvira dvigne na veliko višjo lego.
- Dovodna cev mora biti vedno polna vode
- Premer cevi naj bo 2-3-krat večji od premera odvodne cevi. Seveda je lahko tudi enak velikosti črpalke (3/4″ za našo črpalko)
- Nastavimo težo odpadnega ventila ali napetost vzmeti (če obstaja). V našem primeru vzmet udrnega ventila
- Optimizirajmo hitrost udarjanja za maksimalno učinkovitost (običajno med 30-120 udarci na minuto)
- Višina, do katere lahko črpamo vodo, je teoretično lahko do 10-krat višja od padca dovodne vode, tudi več.
- Daljša dovodna cev običajno pomeni boljšo učinkovitost
Lokacija & Uporaba
Namestitev
Zagon sistema
Prilagoditev
Kje namestiti, uporaba
Hidro-oven za delovanje potrebuje samo padec vode in ne potrebuje zunanjega napajanja, kar ga naredi izjemno uporabnega, še posebno v oddaljenih območjih. V bistvu pa lahko deluje kjer koli, kjer črpalko z nekaj padca lahko postavimo in jo oskrbujemo z vodo.
Uporabljamo ga lahko za:
- Oskrba z vodo oddaljenih kmetij ali gorskih pašnikov
- Zalivanje vrtov, nasadov in sadovnjakov
- Kapljično namakanje kmetijskih površin
- Pranje in čiščenje pod pritiskom
Namestitev Hidro-ovna
Namestitev hidravličnega ovna je lahko precej preprosta, če sledimo nekaj osnovnim korakom. Najprej potrebujemo vir tekoče vode, kot je potok ali reka, ki ima zadosten padec. Ovna namestimo v nižjem delu in omogočimo odtok odvečne vode. Pomembno je, da je cev, ki vodi v oven (dovodna cev), dovolj dolga in ima dober naklon, da ustvarja potreben pritisk.
- Potrebujemo stalen vir vode (potok, izvir), ki ima padec vsaj 1-2 metra
- Na izvoru vode namestimo mrežni filter ali filtrirno posodo, da preprečimo vnos listja in drugih delcev
- Položimo dovodno cev (vsaj 5° naklona) od izvira do mesta, kjer bo stal oven. Priporočljiv naklon 30 – 45°
- Pritrdimo dovodno cev na oven in dobro zatesnimo. Cev naj bo enaka premeru ovna ali malce večja.
- Namestimo odvodno cev, ki vodi do vodohrama ali mesta uporabe vode
- Preverimo vse spoje, da ne puščajo
Zagon črpalke
Za zagon napolnimo pogonsko cev z vodo, nato pa odpremo ventil na hidro-ovnu. Oven začne delovati ob ritmičnem odpiranju in zapiranju udarnega ventila, kar ustvarja hidravlični udar. Ta udar potiska vodo skozi tlačni ventil in kondenzacijsko (tlačno) posodo v odvodno cev, ki vodi do vodohrama.
- Odprimo ventil za pretok vode skozi dovodno cev
- Počakajmo, da se dovod vode stabilizira (brez zračnih mehurčkov)
- Ročno zaženimo cikel odpiranja in zapiranja udarnega ventila (samo ob zagonu)
- Ko se cikel uskladi, bo oven začel ritmično udarjati in črpati vodo
Nastavitev hidravličnega ovna in prilgajanje sistema
Učinkovitost sistema je običajno med 60-80%, kar pomeni, da lahko približno 10-20% vode iz nižjega izvira dvigne na veliko višjo lego.
- Dovodna cev mora biti vedno polna vode
- Premer cevi naj bo 2-3-krat večji od premera odvodne cevi. Seveda je lahko tudi enak velikosti črpalke (3/4″ za našo črpalko)
- Nastavimo težo odpadnega ventila ali napetost vzmeti (če obstaja). V našem primeru vzmet udrnega ventila
- Optimizirajmo hitrost udarjanja za maksimalno učinkovitost (običajno med 30-120 udarci na minuto)
- Višina, do katere lahko črpamo vodo, je teoretično lahko do 10-krat višja od padca dovodne vode, tudi več.
- Daljša dovodna cev običajno pomeni boljšo učinkovitost
