Voda je lahko neverjetno dragocena reč, z njo lahko namakamo svoje vrtove, zalivamo sadovnjake, vinograde ali jo shranjujemo. Če imate kos zemlje z stalnim vodnim virom kot je ribnik ali potok smo že na pravi poti.
Obstaja veliko različnih modelov in načinov delovanja hidro-ovna. Podobnih ovnov kot ga je naredila skupina študentov WOT iz Nizozemske pa je malo in so skonstruirani na drugačen, sicer podoben način. Enostavna izvedba narejena po principu ″manjše da več″, je hitro sestavljen in pripravljen za delovanje.
Breur hidro-oven (WOT) ″naredi sam″ je poceni vodna črpalka za domačo uporabo. Doseže visoko učinkovitost z majhno obrabo sestavnih delov in je zasnovan tako, da ga zlahka uporabimo v večini krajevnih razmer in situacij.
Da bo vse delovalo po pričakovanju je pomembno, da razumemo kako deluje. Naredi sam zasnova je razlog, da lahko vsak del posebej opazujemo in se iz tega tudi kaj naučimo. Če bomo ovna obvladali si ga z lahkoto prilagodimo za svoje potrebe. Lahko je tudi rabljen (komercialni) oven in si ga priredimo, toda verjetno bo to večji zalogaj, kot “naredi sam” Breur oven.
KOSOV SESTAVIMO
MINUT SESTAVLJAMO
EVROV STROŠEK

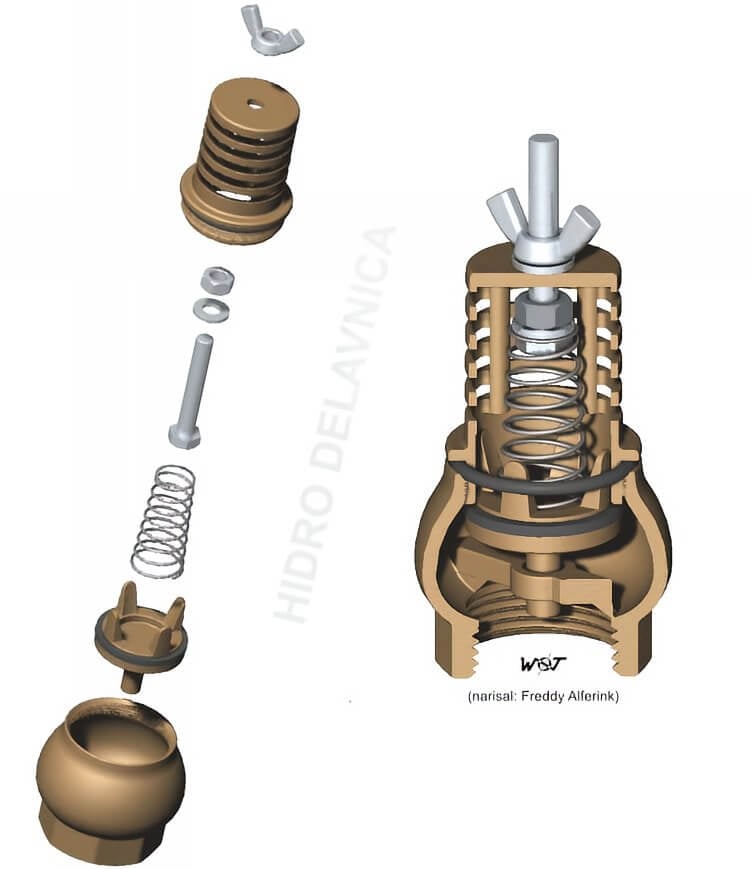

Vodni tok pospešuje skozi dovodno cev v telo črpalke, ven gre skozi odprt udarni ventil. Ventil se pri zadostni hitrosti vode zelo hitro zapre in da se ob nižjem pritisku kmalu zatem spet odpre potrebuje malce pomoči. Za naš namen ga najlažje naredimo iz narobe obrnjenega sesalnega ventila, ki ob zaustavitvi običajne motorne črpalke vodi ne dovoli da izteče nazaj.
Na vrhu zvrtamo luknjo 4,8 mm in vrežemo navoj M6. Potrebujemo M6 vijak, krilato in navadno matico, podložko in vzmet kot na sliki. Moč vzmeti naj bo primerna višini padca vode, testiraj.
- 900 milisekund +/- POSPEŠEVANJE
- 2 milisekunde +/- TLAK
- 50 milisekund +/- ČRPANJE
Vodni tok pospešuje skozi dovodno cev v telo črpalke, ven gre skozi odprt udarni ventil. Ventil se pri zadostni hitrosti vode zelo hitro zapre in da se ob nižjem pritisku kmalu zatem spet odpre potrebuje malce pomoči. Za naš namen ga najlažje naredimo iz narobe obrnjenega sesalnega ventila, ki ob zaustavitvi običajne motorne črpalke vodi ne dovoli da izteče nazaj.
Na vrhu zvrtamo luknjo 4,8 mm in vrežemo navoj M6. Potrebujemo M6 vijak, krilato in navadno matico, podložko in vzmet kot na sliki. Moč vzmeti naj bo primerna višini padca vode, testiraj.
- 900 milisekund +/- POSPEŠEVANJE
- 2 milisekunde +/- TLAK
- 50 milisekund +/- ČRPANJE

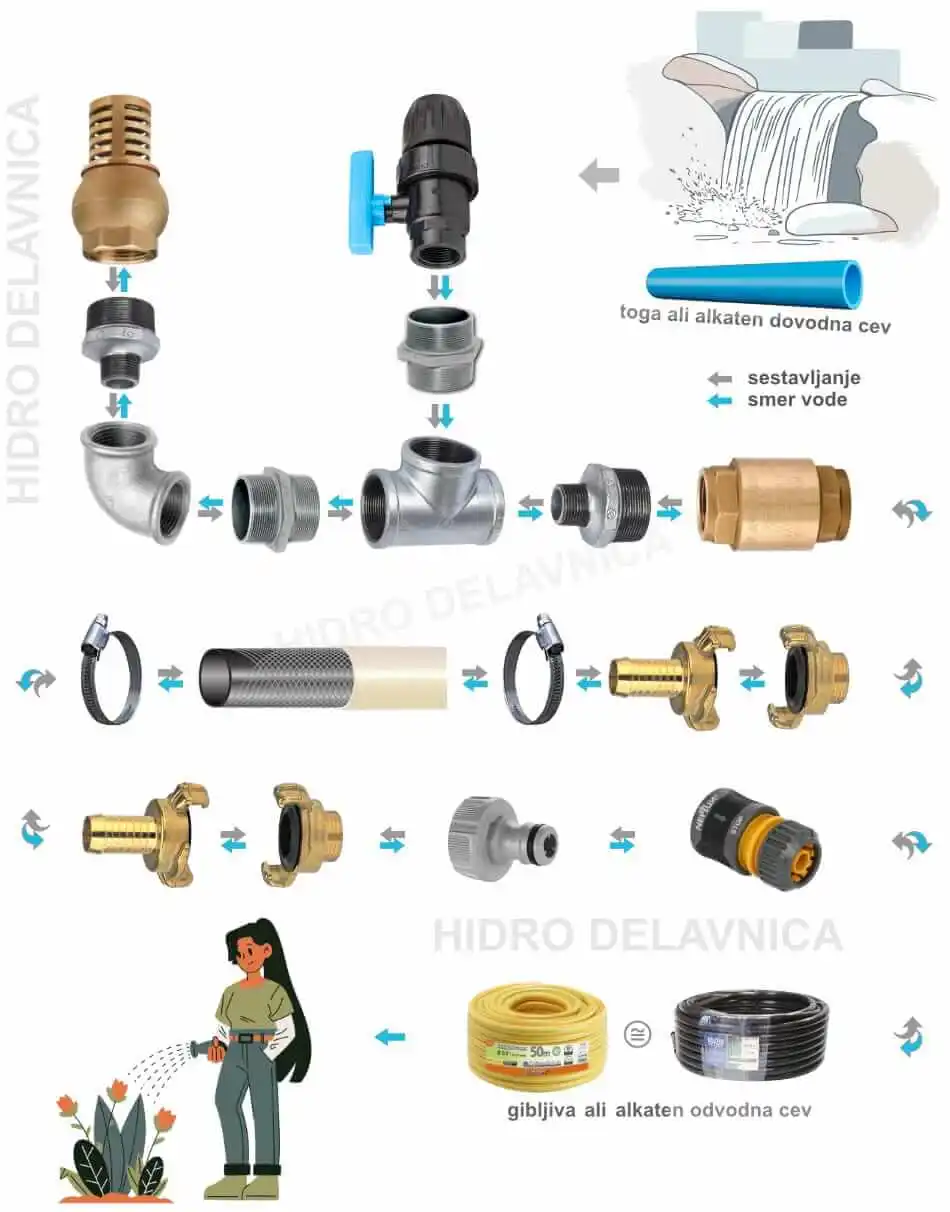

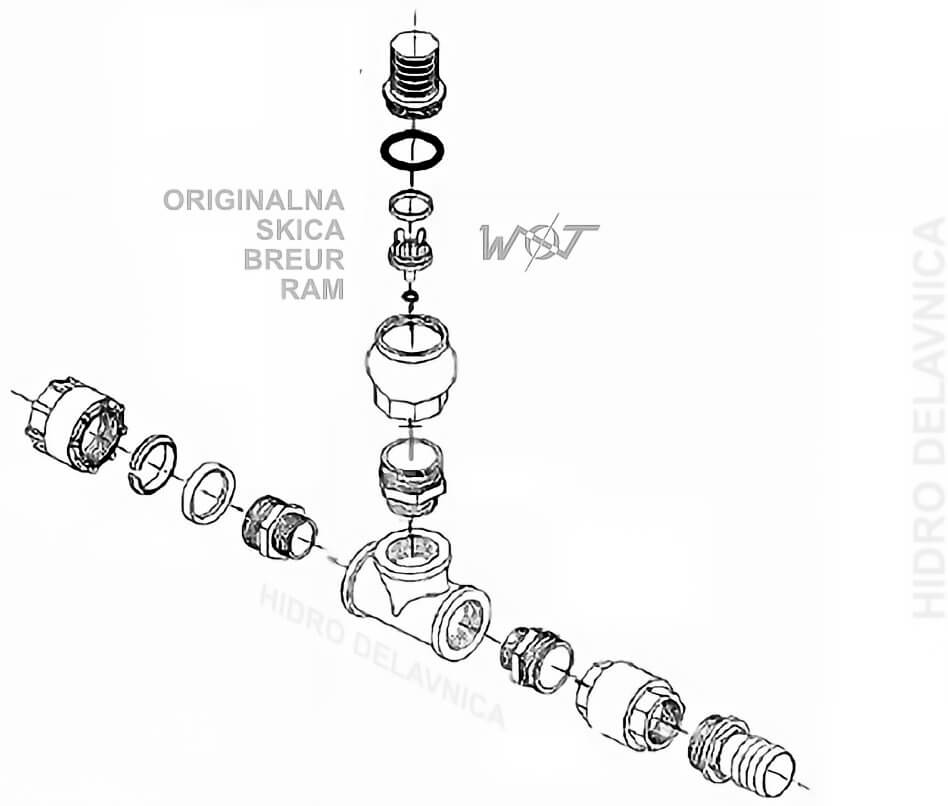

SESTAVLJANJE
Oven mora biti učinkovit. In kot najbolj pomembno, da oblikovalec razume delovanje ter mu je popolnoma jasno in razumljivo. Ne glejmo hidravlični oven kot magično mašino ampak kot znanstveno zanimivost.
Zaporedje sestavljanja ni pomembno. Stran z udarnim ventilom naj bo pokončna vse ostalo vodoravno. Za tesnenje uporabimo teflonski trak, če ga trikrat ovijemo čez navoj bo dovolj. Teflona ni treba uporabiti na nepovratnem ventilu, da bo lahko zajemal tudi zrak potreben v cevi (zračna komora).
%
NAJVIŠJA ENERGETSKA UČINKOVITOST
04.

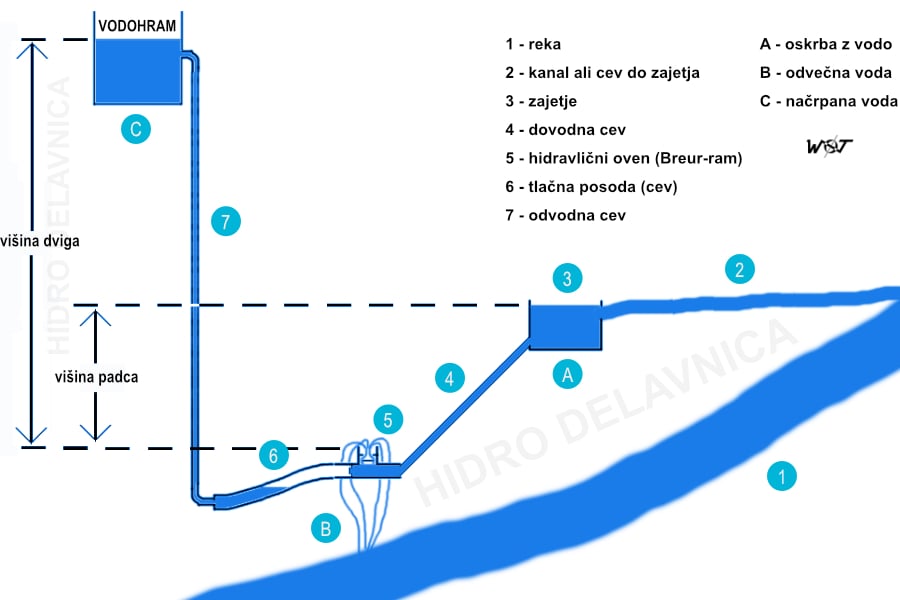

NAMESTITEV
Za enakomeren dotok vode je treba narediti majhno zajetje z filtrirno posodo po potrebi. Dovodna cev naj bo iz togega materiala (alkaten bo v redu), dolžine največ 20 m. Večja dolžina potrebuje oddušek zaradi povratnega udarca.
Pri nameščanju hidro-ovna je pomembno, da je podlaga ravna in oven varno pritrjen na nepremično podlago, po možnosti betonsko, upoštevajmo tudi odvajanje viška vode.
Oven dvigne načrpano vodo v razmerju približno 10+ krat. Primer za 4 metre padca:
- 4 METRI PADCA
- OD 40 DO 50 METROV VISOKO
- VEČ KOT 1000 LITROV/DAN
04.
NAMESTITEV
Za enakomeren dotok vode je treba narediti majhno zajetje z filtrirno posodo po potrebi. Dovodna cev naj bo iz togega materiala (alkaten bo v redu), dolžine največ 20 m. Večja dolžina potrebuje oddušek zaradi povratnega udarca.
Pri nameščanju hidro-ovna je pomembno, da je podlaga ravna in oven varno pritrjen na nepremično podlago, po možnosti betonsko, upoštevajmo tudi odvajanje viška vode.
Oven dvigne načrpano vodo v razmerju približno 10+ krat. Primer za 4 metre padca:
- 4 METRI PADCA
- OD 40 DO 50 METROV VISOKO
- VEČ KOT 1000 LITROV/DAN
ZAGON IN NASTAVITEV
V dovodni cevi in ovnu zračni mehurčki niso dobrodošli, če je prisoten zrak črpalka ne bo delovala. Zrak spustimo iz sistema tako, da odvijemo zg. del udarnega ventila za toliko časa dokler nismo prepričani, da ni več mehurčkov v sistemu.
Privijemo, nastavimo vzmet da se ventil zapre, odpre in Breur hidro-oven bi moral začeti samostojno delovati. Podrobneje o zagonu in nastavitvi črpalke tukaj.
ZAGON IN NASTAVITEV
Minimalen pretok vode za ¾” oven je 3 litre na minuto. Min. padec 0,70 m. Gibljiva cev naj bo nižje od črpalke.
Pomembno! V dovodni cevi in hidro-ovnu ne sme biti zračnih mehurčkov, če je prisoten zrak črpalka ne bo delovala. Zrak spustimo iz sistema tako, da ročno odpremo udarni ventil in držimo odprtega toliko časa dokler nismo prepričani, da ni več mehurčkov.
Spustimo da se ventil zapre, še 2-3x na kratko pritisnemo in Breur hidro-oven bi moral začeti samostojno delovati. Tukaj imam na voljo premalo prostora, več si prebereš “tukaj”.
ODPRAVLJANJE TEŽAV
Črpalka se ne zažene
Preveri smer odpiranja nepovratnega ventila. Puščica mora kazati proti tlačni posodi-cevi. Je cev kot tlačna posoda nižje od hidro-ovna? Je dovolj pretoka? Smo spustili zrak iz sistema?
Črpalka se ne zažene 2
Umazanija, pesek in nečistoče v črpalki? Ne bo šlo, ne bo delovala. Mrežica na začetku v zajetju na cevi lahko pomaga preprečiti nabiranje umazanije. Če se je že nabralo preveč umazanije v črpalki, bomo morali odviti priključke in očistiti dele.
Še vedno ne deluje?
Izguba povratnega tlaka
Se zgodi, ko je vhodni tlak dovodne cevi v črpalko prevelik in dvigujemo na nižjo višino. Lahko poskusimo tako, da povečamo višino odvodne cevi ali delno zapremo dovodni ventil (lažje) in na ta način ustvarimo ustrezen povratni tlak.
Nepravilna namestitev
oven je prenehal črpati
